Tipos de redes informáticas según su topología

Cuando hablamos de instalar una red informática, en realidad lo que estamos haciendo es unir diferentes equipos entre sí para que puedan intercambiar datos. Estas redes están formadas por «nodos» y pueden estructurarse de diferente forma según lo que más nos convenga en términos de calidad de la red, número de equipos y presupuesto.

Ya hablamos en otra ocasión de los tipos de redes según su conexión y cuál es más recomendable. En esta ocasión vamos a hablar de las redes informáticas de acuerdo con su topología o configuración interna, sus ventajas y sus inconvenientes.

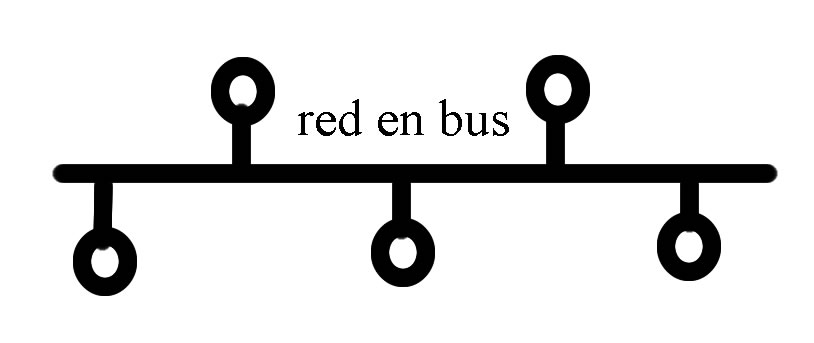

1. Bus o en línea

Son aquellas que están conectadas a un mismo tronco o canal de comunicación, a través del cual pasan los datos. Los dos extremos del cable coaxial acaban con un «terminador», que lleva una resistencia que impide la «impedancia». Además habrá una serie de derivadores T, que son las ramas a las que se conectan los equipos informáticos.

Es la más fácil de montar, pero tiene varios inconvenientes: si se rompe el cable, toda la red deja de estar operativa. Además, a medida que añadimos nuevos equipos, con la desventaja de requerir más espacio, la red tiende a degradarse y pierde señal.

2. Anillo

Es aquella donde un equipo está conectado a otro, y éste al siguiente, en forma de círculo o anillo, hasta volver a conectarse con el primero. Cada estación tiene un transmisor y un receptor. En ocasiones, pueden venir unidas por dos cables, y se llaman de doble anillo.

Podemos utilizarla con muchos ordenadores, de manera que no se pierde tanto rendimiento cuando los usamos todos a la vez. Pero el problema una vez más es que un solo fallo en el circuito deja a la red aislada.

3. Estrella

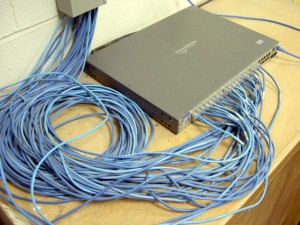

La topología en estrella es donde los nodos están conectados a un «hub». Hablamos de un dispositivo que recibe las señales de datos de todos los equipos y las transmite a través de los distintos puertos.

Tiene la ventaja de que cuando algún cable se rompe, sólo una computadora quedaría aislada de la red y la reparación es más fácil. El repetidor nos permite añadir fácilmente equipos. La única desventaja es el coste (requiere un cable para cada equipo + el hub) y la posibilidad de que falle el hub.

4. Estrella extendida

Muy parecida a la anterior, pero en este tipos de bonuses caso algunas de las computadoras se convierten en el nodo principal o transmisor de datos de otras computadoras que dependen de ésta.

5. Red en árbol

Es muy parecida a la red en estrella, pero no tiene un nodo central. Tenemos varios hub o switch, cada uno transmitiendo datos a una red en estrella. La principal desventaja es que requiere varios hub y gran cantidad de cable, por lo que resulta más costosa, pero al no estar centralizado, se evita el problema de la interferencia de señales y una mejor jerarquía de la red.

6. En malla

Todos los nodos están interconectados entre sí. De esta forma, los datos pueden transmitirse por múltiples vías, por lo que el riesgo de rotura de uno de los cables no amenaza al funcionamiento de la red. Tampoco requiere de un hub o nodo central y se evita el riesgo de interrupciones e interferencias.

El principal problema, claro está, es que en las redes por cable el coste puede ser muy alto, aunque en temas de mantenimiento daría muchos menos problemas.

Hay muchas variaciones que no hemos mencionado, pero en cualquier caso estos vienen a ser los principales. Esperamos que este artículo te haya sido útil. También puedes leer si quieres «las 5 características de una buena red informática».
